| ? 應用于工業測距、液位監測、自動駕駛及周界安防等領域 ? 靈活設計，緊湊高效：傳感器頭支持旋轉與擺動調節，可確保安裝位置精準對齊 ? 高效遠距，穩定測量：能精準捕捉目標在-80至+80m/s全測速范圍內的運動狀態， 即便探測距離超20米，性能依舊穩定可靠 ? 懼惡劣環境，雷達硬核勝任：能穿透雨、霧、粉塵等干擾，全天候穩定工作 ? 輕松適配移動機器，實現無縫集成：搭配與E1相當?shù)碾姶偶嫒菪?EMC)表現、集成式CAN接口，適配車輛的標準連接器 |
▊規格技術表
型號 | LDS-D1010-P | LDS-D1010-CO | LDS-D1010-P |
LDS-D1010-CJ | LDS-D1010-N | ||
輸出 | 4~20 mA | CAN OPEN | PNP |
CAN J1939 | NPN | ||
測量距離范圍 | 0.05~20m | ||
測量速度 | ±0.1~80m/s | ||
采樣率 | 1~200GHz可調 | ||
重復精度 | ±1mm | ||
環境溫度 | -40℃~70℃ | ||
連接類型 | 連接器插頭(M12) | ||
▊產品配置
序號 | 設備名稱 | 數量 | 備注 |
1 | LDS-D1010安全雷達 | 1 | |
2 | LDS-D1010線纜 | 1 | |
3 | CAN盒 | 1 | 用戶自備 |
4 | 電源端(DC母頭) | 1 | 用戶自備 |
5 | 12V~24V電源適配器 | 1 | 用戶自備 |
6 | 上位機軟件 | 1 |
▊測量模式
具備三種測量模式，可靈活切換，廣泛適應多種應用場景 | |
| 鎖定最近風險，構筑防撞屏障 |  |
“最近距離”模式專為防撞場景設計。在此模式下，傳感器將穿透干擾，直接鎖定并測量最近物體的距離，無論其材質為何。這確保了在建筑機械臂架旋轉范圍或車輛作業半徑內，任何潛在障礙物都能被可靠偵測，從而實現精準預警與及時避撞 | |
| 鎖定最快目標，守護動態安全 |  |
啟用“最快速度”模式后，傳感器將在復雜環境中，優先鎖定并追蹤移動速度最快的目標。這一特性使其能有效排除其他低速或靜態物體的干擾，專注于對自動引導車輛(AGV)等高速移動對象的運行軌跡進行精準監控與安全保障式有效地支持對自動引導車輛(AGV)軌跡的監控 | |
穿透干擾，直指核心:“最佳反射”模 |  |
啟用“最佳反射”模式后，傳感器將智能篩選并鎖定信號反射最強的目標。這意味著，即使有干擾物遮擋，系統也能“視而不見”，直指您需要檢測的真實目標。例如，它能穿透油箱壁，精準監測內部油位，無懼外部結構干。例如，可以穿透油箱的外層檢測到內部的油位 | |

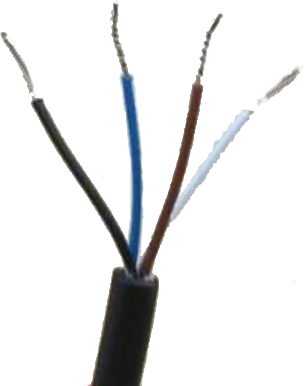

▊線纜定義
線纜說明 | LDS-D1010-CO/LDS-D1010-CJ | LDS-D1010-P/LDS-D1010-N | 產品型號 | LDS-D1010-CO | LDS-D1010-P |
 |  |  | LDS-D1010-CJ | LDS-D1010-N | |
輸出 | CAN OPEN | PNP | |||
CAN J1939 | NPN | ||||
線序說明 | 棕-正 | 棕-正 | |||
藍-負 | 藍-負 | ||||
黑-CAN_H | 黑-NPN | ||||
白-CAN_L | 白-PNP |
▊產品尺寸圖
 |

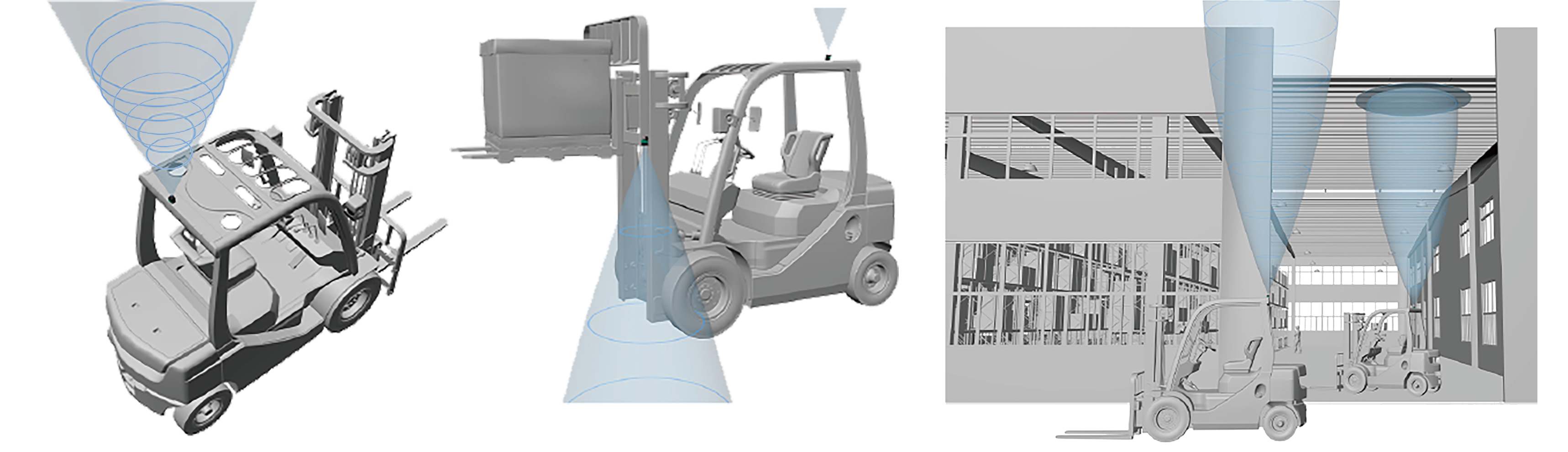

▊應用場景-探測空間高度
為降低人員操作負擔，系統采用垂直對齊的雷達傳感器，實時檢測天花板或金屬橫梁區域，精準判斷叉車是否進入室內
 | ?自動限速，安全可控：一旦叉車進入室內，系統將自動將其最高行駛速度限制在預設的安全范圍內，有效保障室內人車混行環境下的作業安全 離室恢復，順暢高效：當叉車駛離室內區域，系統將自動解除限速，恢復其?正常行駛性能，確保在不同作業場景間實現安全、高效的無縫切換 |

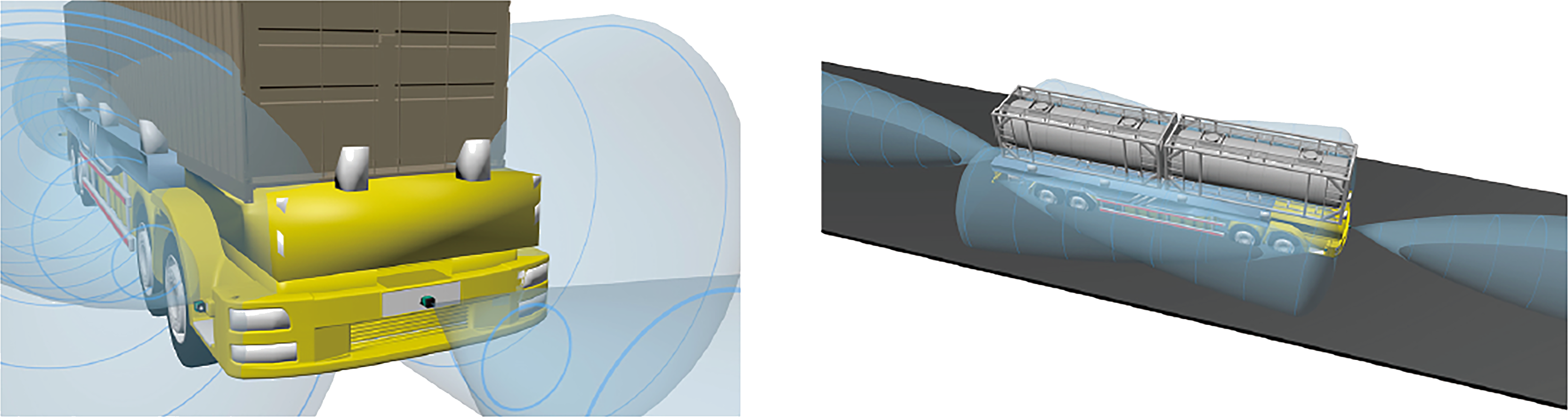

重型AGV的避障技術——在液體或氣體介質中安全使用重型AGV對傳感器技術提出了特殊要求。必須考慮車輛的尺寸和相關的大型監控區域，以及戶外環境中的天氣影響，雷達傳感器憑借其長測量范圍，提供了一種有效的解決方案，能夠可靠地保護行駛中的車輛。
 | ?得益于傳感器的長探測距離，即便面對長車身車輛，其側面也能被輕松監測。雷達技術抗干擾能力強，不會受外界天氣條件影響，測量精度始終穩定。同時，通過采用頻率調制技術，還能有效避免安裝位置相近的雷達傳感器之間產生相互干擾 |

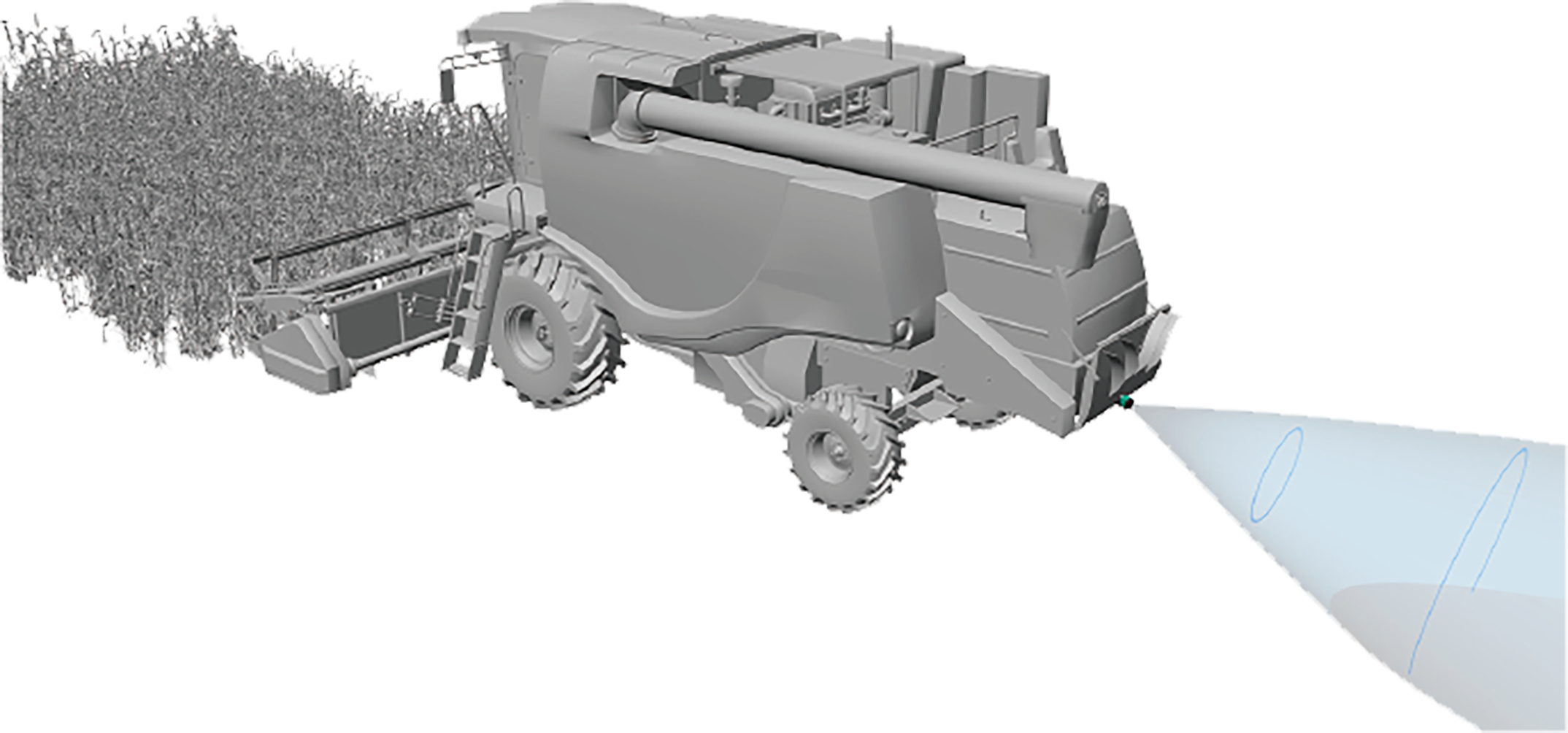

集成于農業機械的工業雷達傳感器，可精確測量車輛相對于地面的真實移動速度與距離，為精準農業提供可靠的數據基礎
 | ?智能農機控制:基于雷達提供的實時速度信息，可精準控制田間噴霧機、收割機、播種機等設備，作業效率顯著提升，有效減少作業重疊與遺漏，同時優化種子、化肥及農藥的使用，實現降本增效 ?卓越環境適應性:雷達能夠可靠檢測粗糙不平的田間地表，其特有的波形穿透性可有效抑制植物等干擾物的影響，確保速度測量與控制信號在各種復雜農況下依然穩定可靠 |

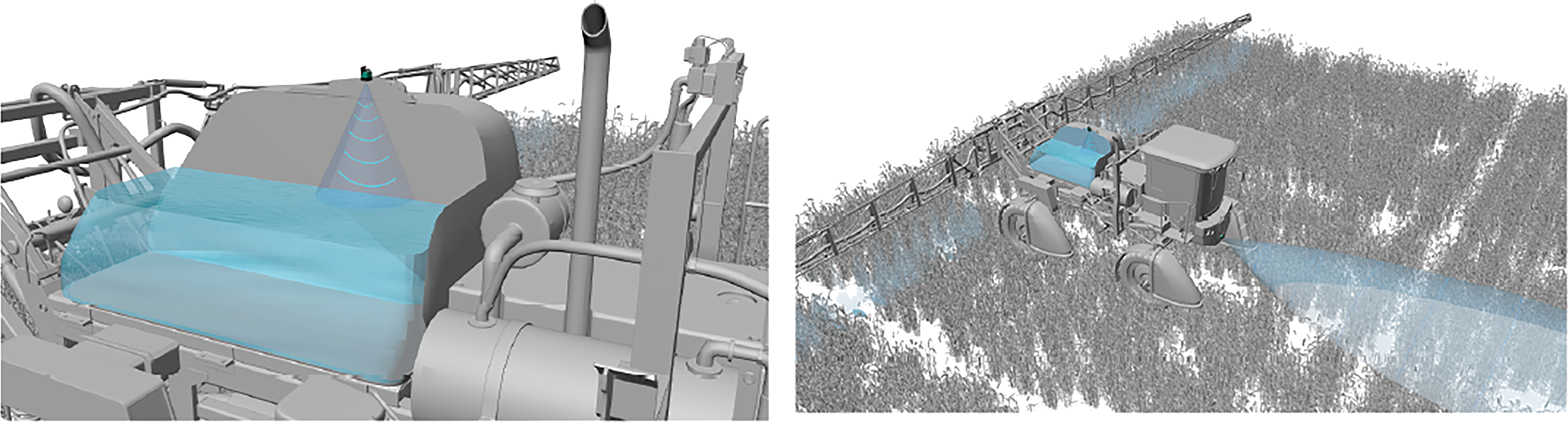

田間噴霧器液位，精準測量更高效
 | ?工業雷達傳感器在噴霧罐液位測量中，同樣能發揮決定性作用。借助雷達技術，它可精準監測塑料罐壁內的填充量，全程無需對罐體進行任何物理干預。這不僅大幅提升應用靈活性，更讓現有罐體的改造升級成為可能 ?此外，它能實現對填充量的連續可靠監測，精準把控噴霧劑量。這不僅能最大化提升資源利用效率，有效避免藥劑過量與浪費，更能通過低液位早期預警功能，進一步優化田間作業流程 |
