G6SA安全繼電器(帶強制導向觸點的繼電器)

·6A觸點切換能力

·多種觸點結構形式:5組常開+1組常閉，4組常開+2組常閉

·強制導向的觸點結構:符合EN50205

·低輸入功耗:500mW

·UL絕緣等級:F級絕緣等級可供選擇

·絕緣能力強:觸點與線圈間承受10kV浪涌電壓

·觸點組間承受5kV浪涌電壓(波形1.2/50us)

·環保產品(符合RoHS)

▊產品選型

▊線圈規格（23℃）

額定電壓

吸合電壓VDC

釋放電壓VDC

額定電流(±10%)

線圈電阻(±10%)

額定功率

最大允許電壓

DC 24V

≤18.00

≥1.20

20.8mA

1152.0Ω

500mW

DC 31.2V

注:

1、線圈電阻值指的是線圈溫度為+23℃時的值。線圈電阻:額定電壓<24V線圈電阻+10%;≥48V線圈電阻+15%。

2、最大容許電壓是指繼電器線圈在短時間內能夠承受的最大電壓值。

3、對于額定電壓>48V的產品，為保護線圈不受損傷，在測試及應用中，必須有抑制線圈產生過電壓的措施。

▊技術參數

觸點參數	觸點形式		5A1B、4A2B、3A3B
	結構分類（按EN50205）		A類強制導向
	接觸電阻(初始值)		≤100mΩ(6VDC 1A)
	觸點材料		AgSnO2
額定負載	控制負載(阻性)		6A 277VAC/30VDC
	最大切換電壓		400VAC
	最大切換電流		6A
	最大切換容量		1662VA/180W
	最小容許負荷		5VDC 10mA（觸點鍍金）
電氣性能	絕緣電阻(初始值)		1000MΩ(500VDC)
	介質耐電壓(初始值)	斷開觸點間	1500VAC
		觸點與線圈間	4000VAC,1分鐘
		觸點組間	2500VAC,1分鐘（11-12/13-14）4000VAC,1分鐘（其它）
	吸合時間		≤20ms
	釋放時間		≤20ms
機械性能	沖擊	穩定性	98m/s2(10g)
		強度	980m/s2(100g)
	振動		N0/NC:10Hz～55Hz 1.5mm 雙振幅 N0:55Hz～200Hz，98m/s2 NC:55Hz～200Hz，49m/s2
爬電距離	線圈與觸點間		8mm
	觸點組間		5.5mm
空氣間隙	線圈與觸點間		8mm
	觸點組間		5.5mm
耐久性	機械		1×107次
	電氣(室溫)		6A 277VAC/30VDC 1×105次(ON/OFF=1s/9s)
使用條件	環境溫度		-40℃～85℃
	濕度		5%to85%
引出端方式			印刷板式
重量			約25g
封裝方式			防焊劑型，塑封型

▊外形尺寸、接線及安裝尺寸圖(單位:mm)

備注:

1.產品外形尺寸未注尺寸公差，當外形尺寸≤1mm時，公差為±0.2mm；當外形尺寸1mm～5mm時，公差為±0.3mm；當外形尺寸≥5mm時，公差為±0.5mm。

2.安裝尺寸未注公差為±0.1mm。

▊性能曲線圖


▊底座尺寸圖

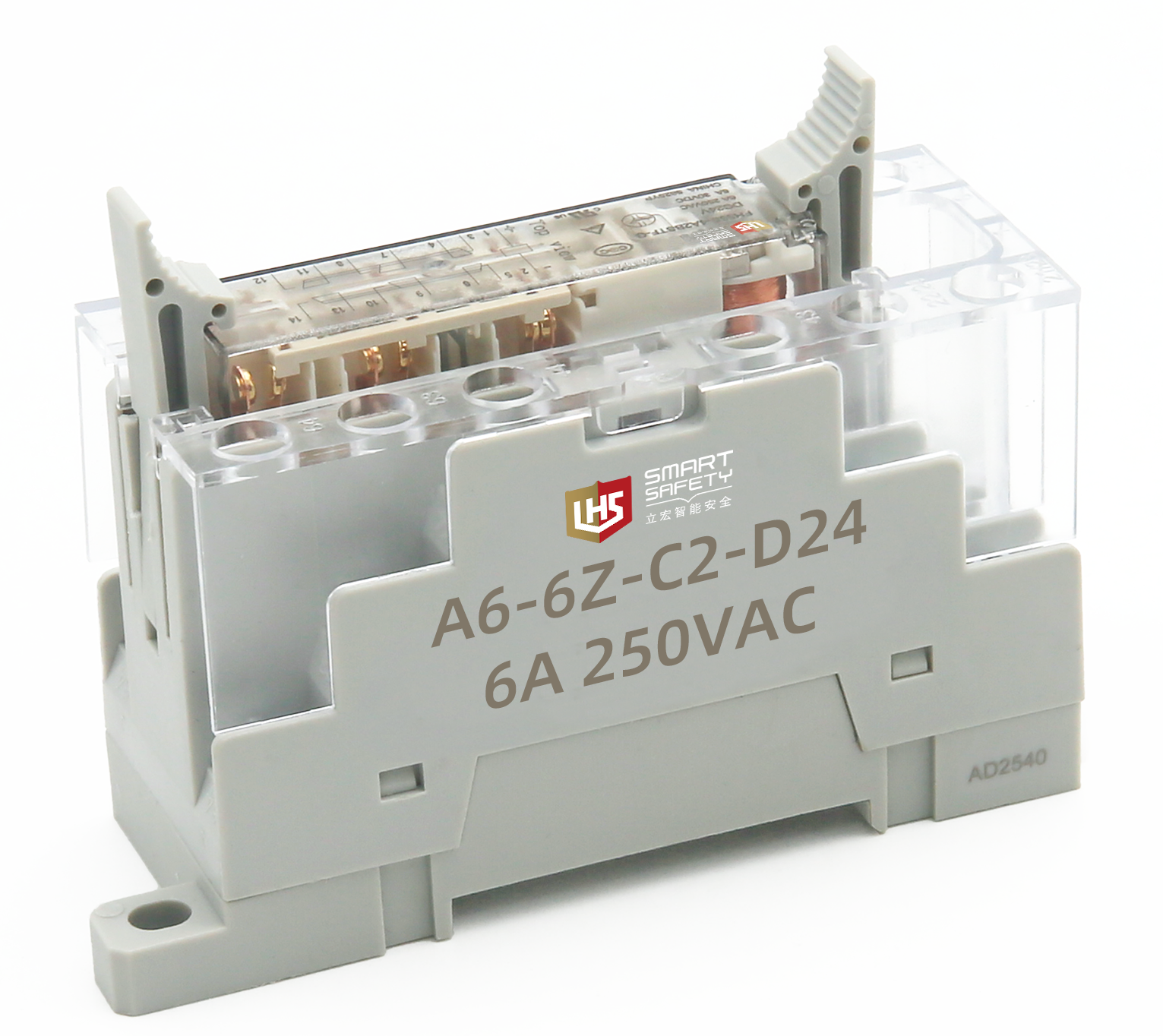

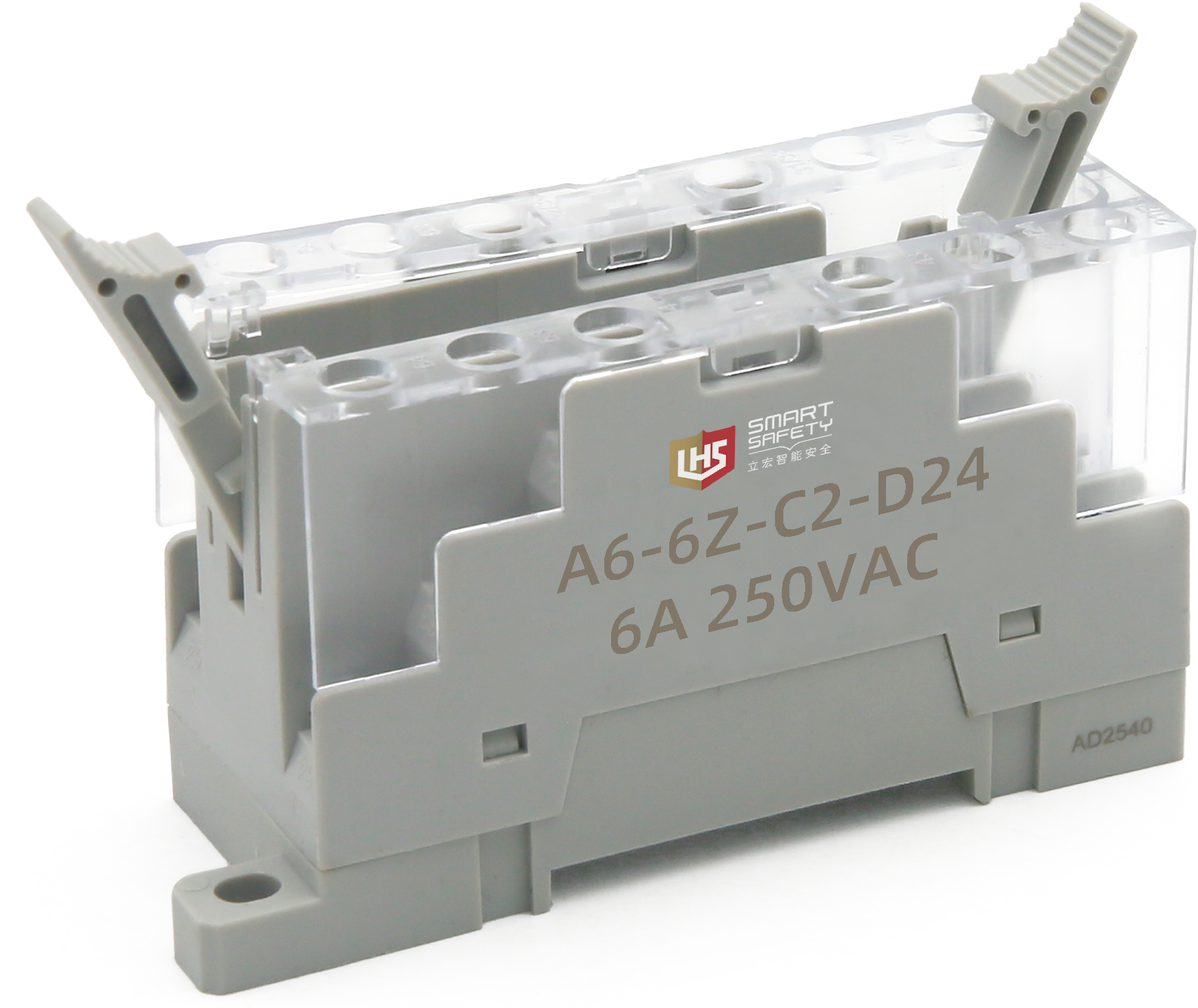

型號	A6-6Z-C2-D24

▊底座參數
